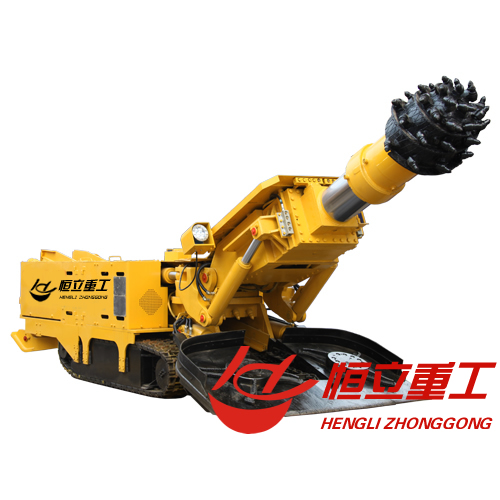

掘進機型號HLZ-55

時間:2012-11-21 10:06來源:湖北恒立工程機械有限公司作者:管理員點擊: 次

懸臂式掘進機要同時實現剝離煤巖、裝載運出、機器本身的行走調動以及噴霧除塵等功能，即集切割、裝載、運輸、行走于一身。它主要由切割機構、裝載機構、運輸機構、行走機構、機架及回轉臺、液壓系統、電氣系統、冷卻滅塵供水系統以及操作控制系統等組成。其中切割臂、回轉臺、裝渣板、輸送機、轉載機、履帶等為主要工作機構。

懸臂式掘進機的主要特點：

懸臂式掘進機僅能截割巷道部分斷面，要破碎全斷面巖石，需多次上下左右連續移動截割頭來完成工作�？捎糜谌魏螖嗝嫘螤畹乃淼�；
掘進速度受掘進機利用率影響很大，在最優條件下利用率可達60%左右，但若巖石需要支護或其它輔助工作跟不上時，其利用率更低；
與全斷面掘進機有一些相同的優點：連續開挖、無爆破震動、能更自由地決定支護巖石的適當時機；可減少超挖；可節省巖石支護和襯砌的費用；
與全斷面掘進機比較，懸臂式掘進機小巧，在隧道中有較大的靈活性，能用于任何支護類型；
與全斷面掘進機相比，具有投資少、施工準備時間短和再利用性高等顯著特點。

性能特點：

整機外形小巧，適合矮、窄巷道使用，方便靈活；
截割部采用液壓馬達或電機驅動，可伸縮，截割范圍大；
各部件采用長壽命、高強度結構設計；
裝載、一運采用液壓馬達直接驅動，故障率低；
關鍵元件采用國際、國內知名品牌。

項目	單位	技術參數
產品型號		懸臂式掘進機-HLZ 55
外形尺寸（A×M×H）	m	7.3×1.6×1.5
鏟板寬度(N)	m	2
履帶外側寬度(M)	m	1.6
裝機總功率	kW	92
整機重量	t	18
最大掘進高度(D)	m	3.8
最大定位掘進寬度(2W)	m	4.5
經濟切割斷面	m²	4～17
掘進斷面形狀		任意
爬坡能力	°	±18
可切割巖石單軸抗壓強度	MPa	≤50
地隙	mm	220
切割頭最大直徑	mm	Φ640
切割電機功率	kW	55
切割頭轉速	r/min	46
伸縮距離	mm	600
最大臥底深度	mm	350
裝載形式		星輪式
星輪轉速	r/min	35
輸送機形式		邊雙圓環鏈刮板式
輸送機鏈速	m/s	0.8
輸送機槽寬	mm	500
運輸能力	m³/h	156
行走形式		履帶式
行走速度	m/min	5.6
履帶最大牽引力	kN	100
平均接地比壓	MPa	0.11
泵站功率	kW	37
額定工作壓力	MPa	16
工作介質		N68#抗磨液壓油
外噴霧壓力	MPa	1.5≤P≤3.0
內噴霧壓力		無
總流量	L/min	≥35
供電電壓	V	380/660 /1140
總控制功率	kW	99.5
照明電壓	V	36
防爆形式		隔爆兼本質安全型
可配橋式轉載機	m	7.5～17.5

注：上述部分參數可以按用戶的要求設計，同時我公司有保留及時更改的權利。
